PLC柜

PLC控制柜是指可编程控制柜，控制柜指成套的控制柜，可实现电机，开关的控制的电气柜。PLC控制柜具有过载、短路、缺相保护等保护功能。

PLC综合控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DCS）控制系统。 PLC控制柜能适应各种大小规模的工业自动化控制场合。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。

※ PLC柜作用

PLC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。可以根据用户需求量身设计PLC控制柜、变频柜等，满足用户要求，并可搭配人机界面触摸屏，达到轻松操作的目的。设备更可与DCS总线上位机 modbus、profibus等通讯协议的数据传输；工控机、以太网等实现的控制和监控。

※ 结构组成

PLC控制柜一般包括以下五部分：

空气开关

一个总的空气开关，这个是整个柜体的电源控制。相信每个柜子都必须要有的一个东西。

PLC

这个要根据工程需要选择。打个比方如果工程小可以直接就是一个一体化的PLC 但如果工程比较大 可能就需要模块、卡件式的，同时还可能需要冗余（也就是两套交替使用）。

电源

一个24VDC的开关电源，大多数的PLC都是自带24VDC的电源，根据是否确实需要来定是否要这个开关电源。

继电器

一般PLC是可以直接将指令发到控制回路里，但也可能先由继电器中转。打个比方，如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图 需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时 继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。

接线端子

※ PLC品牌

主要品牌：美国AB，ABB，松下，西门子，汇川，三菱，欧姆龙，台达，富士，施耐德，光洋，永宏等等。

使用条件

供电电源：DC直流24V，单相交流220v，（-10%，+15%），50HZ

防护等级：IP41或IP20

环境条件：环境温度在0℃-55℃，防止太阳光直接照射；空气的相对湿度应小于85%（无凝露）。远离强烈的震动源，防止震动频率为10-55HZ的频繁或连续震动。避免有腐蚀和易燃的气体。

PLC柜应用领域

典型应用：恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等

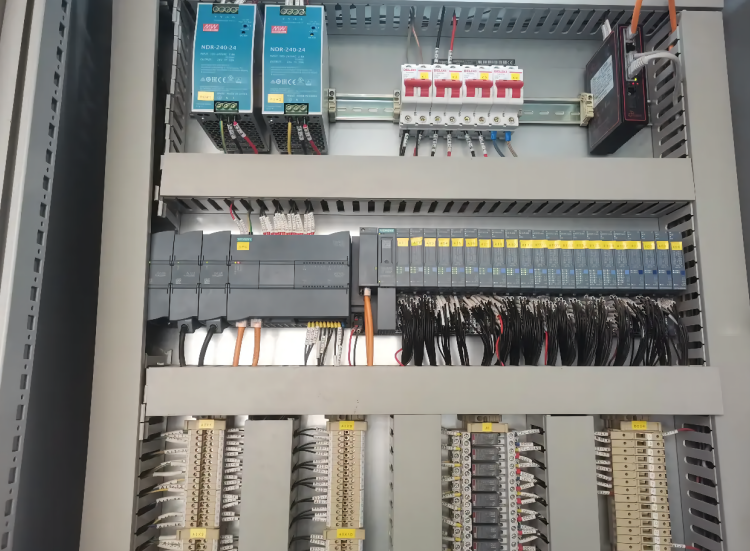

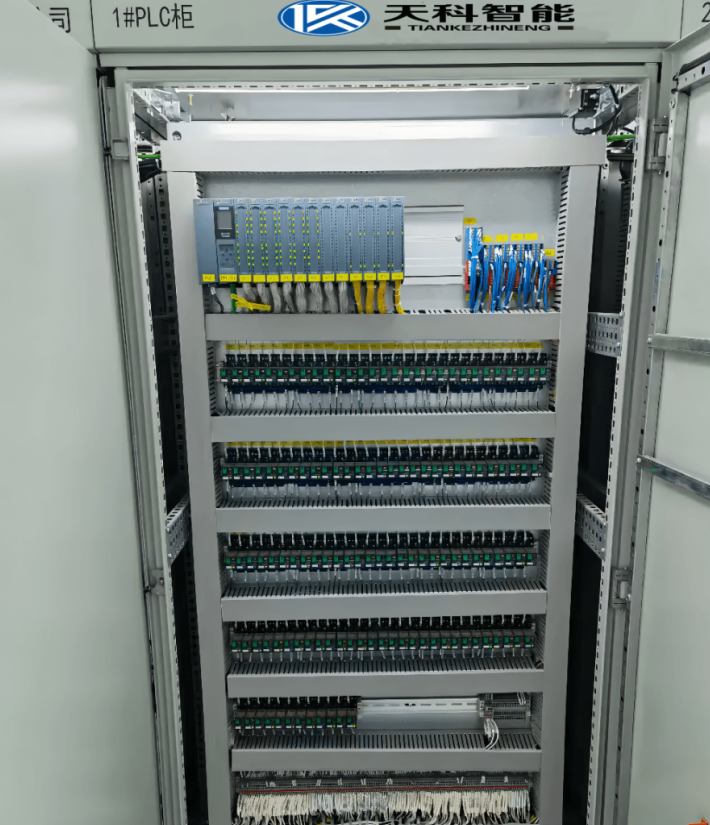

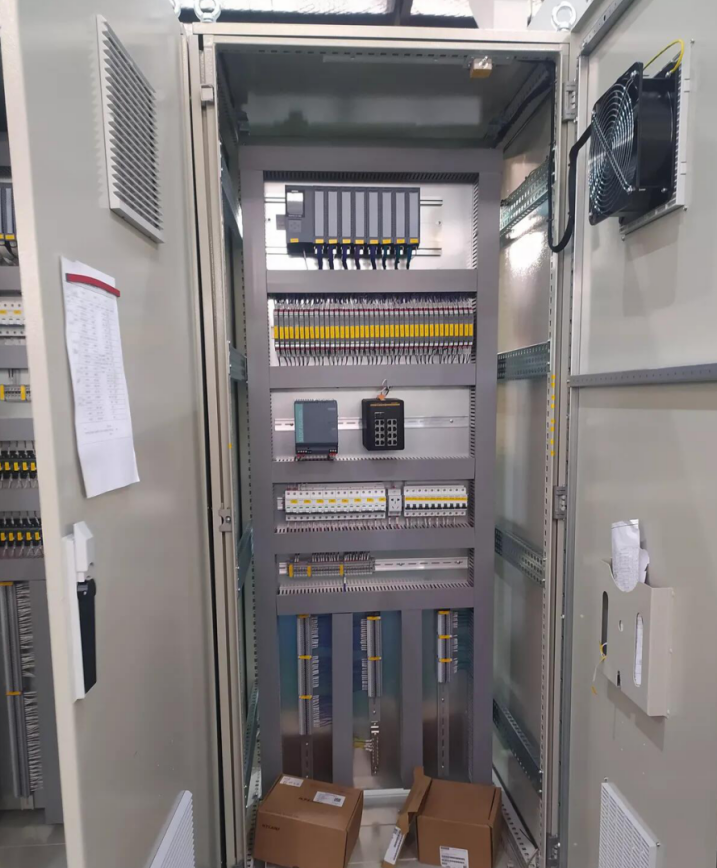

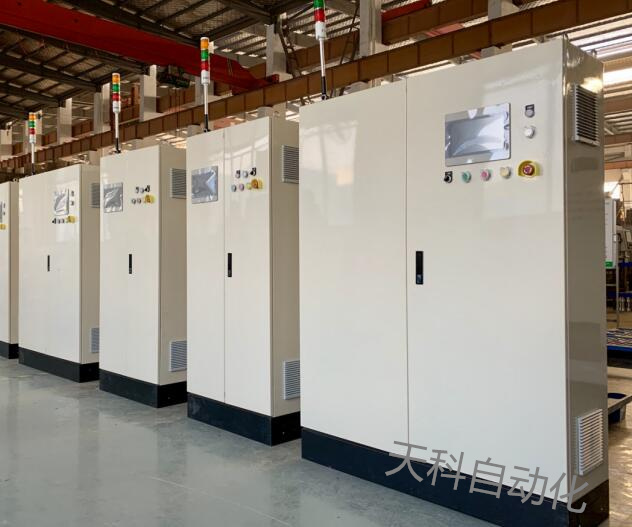

细节展示
