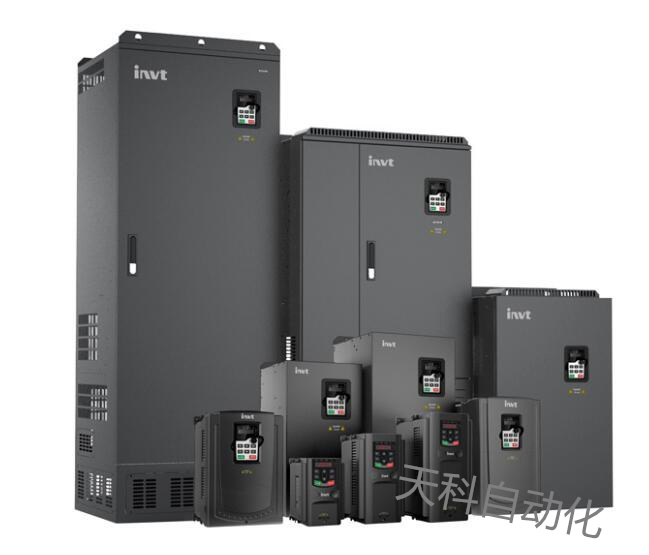

Goodrive200A系列变频器具有优异的矢量控制性能，实现转矩控制、速度控制的一体化，能满足不同客户多种应用需求。此外，Goodrive200A变频器具有超出同类产品的防跳闸性能和适应恶劣电网、温度、湿度和粉尘能力，具有简易供水、瞬时掉电不停机等多种功能，全系列支持共直流母线，极大提高产品可靠性，可较好地满足客户各种使用需求。
产品特点
● 具有先进的开环矢量控制性能，良好的电压、电流控制技术启动转矩0.5Hz/150%转矩，调速比1:100，动态响应<20ms，稳速精度±0.2%；
● 宽电压范围设计，满足苛刻的用户电网环境宽电压范围达到AC 3PH:380V(-15%)~440V(+10%)；
● 内置选配C3滤波器，可外置选配C2滤波器，EMC性能更优秀，使产品在电磁干扰场合更适用；
● 30KW（含）以下变频器内置制动单元；
● 全系列标配可进行参数拷贝的高性能键盘，极大方便客户使用和操作；
● 产品支持共直流母线方案，支持直流供电模式；
● 提供多种制动方式，可快速停车包括能耗制动、磁通制动、直流制动、短路制动等；
● 具有简易供水、瞬时掉电不停机等多种功能，可较好地满足客户各种使用需求；
● 产品为半书本型结构、独立风道设计，支持壁挂、法兰、落地安装方式，为客户提供更可靠、更经济的安装使用方式。
规格参数
功能描述 |
规格指标 |
|
功率输入 |
输入电压（V） |
AC 3PH 380V(-15%)～440V(+10%) 默认380V |
输入频率（Hz） |
50Hz或60Hz，允许范围47~63Hz |
|
功率输出 |
输出电压（V） |
0~输入电压 |
输出频率（Hz） |
0~400Hz |
|
技术控制性能 |
控制方式 |
无PG矢量控制模式，空间电压矢量控制模式 |
电机类型 |
异步电机 |
|
调速比 |
异步机1：100（SVC） |
|
速度控制精度 |
±0.2%（无PG矢量控制） |
|
速度波动 |
± 0.3%（无PG矢量控制） |
|
转矩响应 |
<20ms（无PG矢量控制） |
|
转矩控制精度 |
10%（无PG矢量控制） |
|
起动转矩 |
异步机：0.5Hz/150%（无PG矢量控制） |
|
过载能力 |
150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒（G型机） |
|
运行控制性能 |
频率设定方式 |
数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定。 |
实现设定的组合和设定通道的切换。 | ||
自动电压调整功能 |
当电网电压变化时，能自动保持输出电压恒定 |
|
故障保护功能 |
提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能 |
|
转速追踪再起动功能 |
实现对旋转中的电机的无冲击平滑起动 |
|
注意：4kW（含）以上具有该功能。 | ||
外围接口 |
端子模拟量输入分辩率 |
不大于20mV |
端子开关量输入分辩率 |
不大于2ms |
|
模拟输入 |
1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V |
|
模拟输出 |
2路（AO1、AO2）0~10V /0~20mA |
|
数字输入 |
8路普通输入，最大频率1kHz |
|
1路高速输入，最大频率50kHz | ||
数字输出 |
1路高速脉冲输出，最大频率50kHz |
|
1路Y端子开路集电极输出 | ||
继电器输出 |
两路可编程继电器输出 |
|
RO1A常开，RO1B常闭，RO1C公共端 | ||
RO2A常开，RO2B常闭，RO2C公共端 | ||
触点容量：3A/AC250V，1A/DC30V | ||
其它 |
安装方式 |
支持壁挂式、落地式、法兰式安装三种方式 |
运行环境温度 |
-10~50℃，40℃以上降额使用 |
|
防护等级 |
IP20 |
|
冷却方式 |
强制风冷 |
|
制动单元 |
30kW（含）以下内置，其他选配外置 |
|
EMC滤波器 |
选配内置C3滤波器：满足IEC61800-3 C3等级要求 |
|
选配外置滤波器：满足IEC61800-3 C2等级要求 | ||
