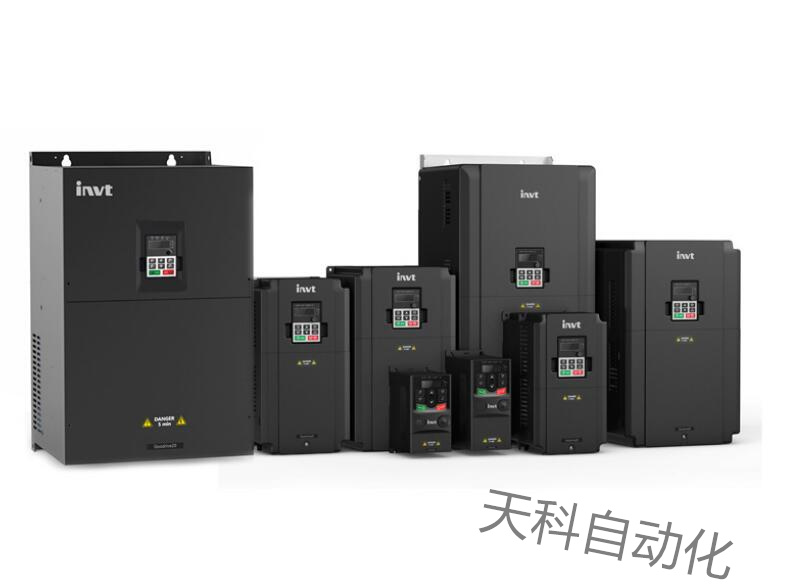

Goodrive20系列变频器采用无速度传感器矢量控制技术，产品具有优异的驱动性能和控制功能；产品硬件配置丰富、软件功能强大，在易用性及可靠性上均有较大的提升，能更好的满足各种工控场合的不同需求。Goodrive20系列18.5KW~110KW标配内置直流电抗器，18.5~37KW内置标配制动单元，45~110KW选配内置制动单元，全系列独立风道设计，提升了产品可靠性和性能，增强了产品竞争力。
产品特点
● 优异的控制性能
采用无PG矢量控制方式，控制性能优异；

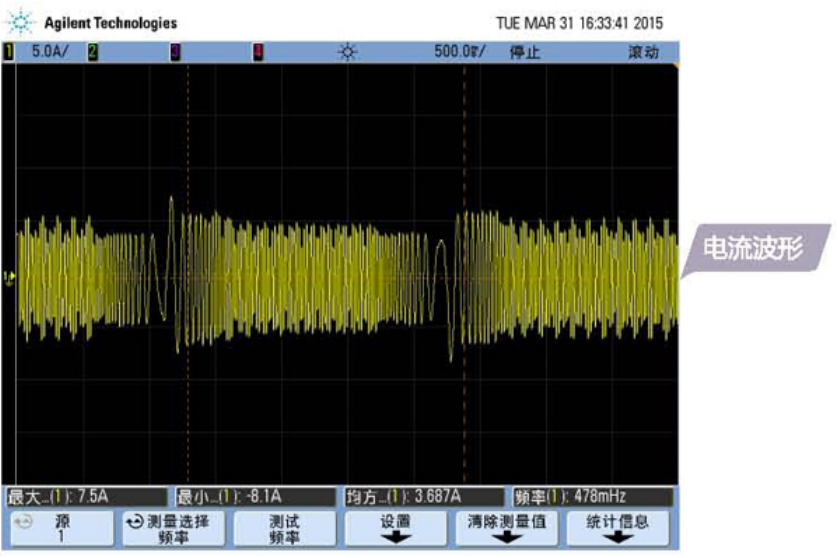

-优异的矢量控制性能

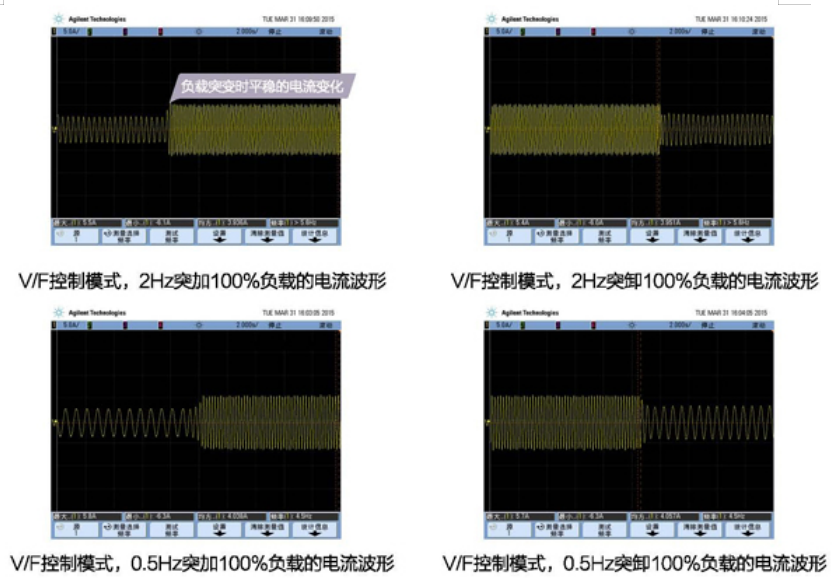

优异的电机驱动性能

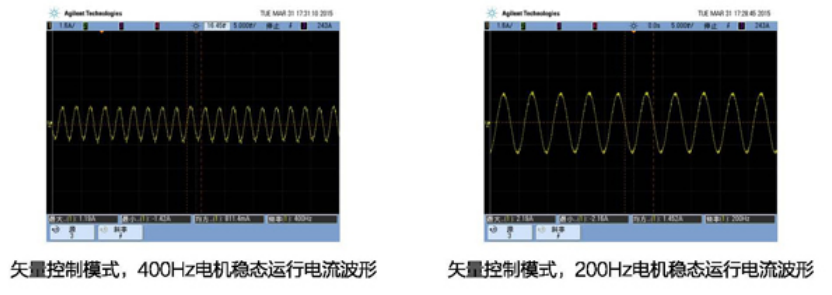

-优异的高频运营性能
● 优化的结构设计
产品尺寸减小，为客户节省安装空间；

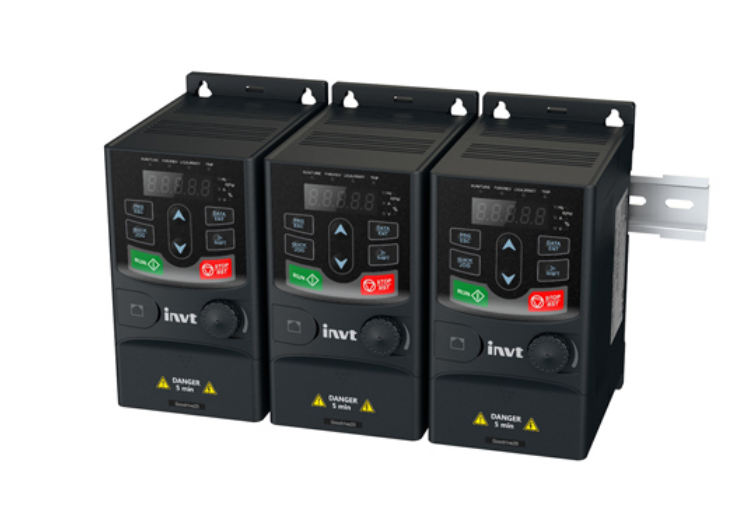

2.2KW（含）以下支持并排导轨安装；
产品配置及接口丰富，功能强大
标配内置485通讯接口，具有丰富的输入端子、输出端子，提供外引键盘接口，更好的满足现场应用需求；
18.5~110KW变频器标配内置直流电抗器，提高产品功率因数；

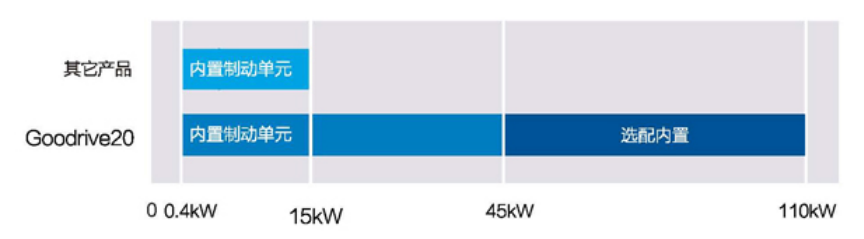

37KW（含）以下标配内置制动单元；45KW~110KW，选配内置制动单元；

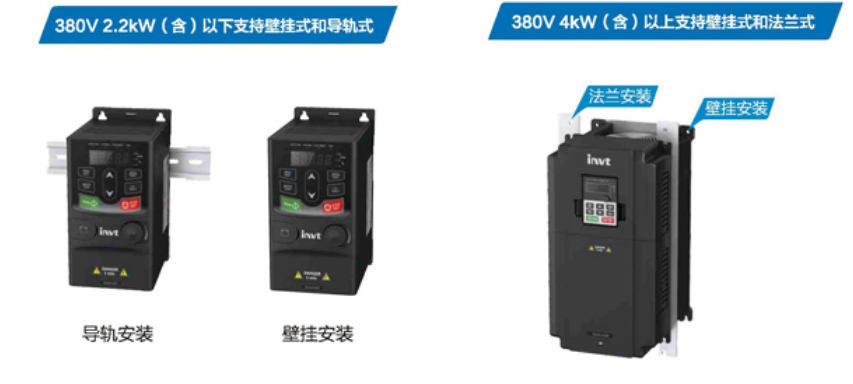

多样的安装方式
2.2KW（含）以下支持导轨式和挂壁式安装方式；4KW（含）以上支持壁挂式和法兰式安装方式；
● 产品易用，维护方便

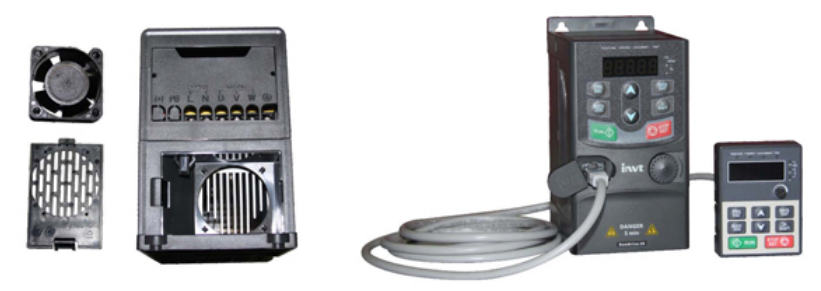

风扇可独立拆装，便于维护；
可选配普通LED外引键盘和带参数拷贝功能的LED外引键盘，满足不同的应用需求；
集成丰富的产品功能，满足多样化的应用需求
简易PLC、多段速控制、内置PID、转矩控制、多点V/F曲线、多种制动方式、瞬时掉电不停机等；
● 应用广泛
矢量控制平台产品，功能强大，性能优异，可广泛应用于中小功率应用场合，如食品机械、塑料机械、陶瓷设备、石油机械、线缆设备、空压机、机床设备、木工机械、纺织机械、印刷包装设备、化工设备、环保设备、输送设备等。
规格参数
功能描述 |
规格指标 |
|
功率输入 |
额定输入电压(V) |
单相220V（－15%）－240V（+10%） |
三相220V（－15%）－240V（+10%） | ||
三相380V（－15%）－440V（+10%） | ||
额定输入电流(A) |
请参考“产品额定值” |
|
额定频率(Hz) |
50Hz或60Hz，允许范围47~63Hz |
|
功率输出 |
额定电机容量(kW) |
请参考“产品额定值” |
额定输出(kVA) |
请参考“产品额定值” |
|
额定电流(A) |
请参考“产品额定值” |
|
额定输出电压(V) |
等于输入电压，误差小于5% |
|
技术控制性能 |
控制方式 |
空间电压矢量控制模式，无PG矢量控制模式 |
电机类型 |
异步电机 |
|
调速范围 |
1:100 |
|
速度控制精度 |
±0.2%（无PG矢量控制） |
|
速度波动 |
± 0.3%（无PG矢量控制） |
|
转矩响应 |
<20ms（无PG矢量控制） |
|
转矩控制精度 |
10% |
|
起动转矩 |
0.5Hz 150%（无PG矢量控制） |
|
过载能力 |
150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒 |
|
运行控制特性 |
频率设定方式 |
键盘数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定等。实现设定的组合和设定通道的切换。 |
实现设定的组合和设定通道的切换。 | ||
自动电压调整功能 |
当电网电压变化时，能自动保持输出电压恒定 |
|
故障保护功能 |
提供全面故障保护功能：过流、过压、欠压、过热、缺相、过载等保护功能 |
|
转速追踪再起动功能 |
实现对旋转中的电机的无冲击平滑起动 |
|
模拟输入 |
1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V |
|
模拟输出 |
2路（AO1、AO2）0~10V /0~20mA |
|
数字输入 |
4路普通输入，最大频率1kHz |
|
1路高速输入，最大频率50kHz | ||
数字输出 |
1路Y1端子输出，2路可编程继电器输出 |
|
继电器输出 |
两路可编程继电器输出 |
|
RO1A常开，RO1B常闭，RO1C公共端 | ||
RO2A常开，RO2B常闭，RO2C公共端 | ||
触点容量：3A/AC250V | ||
其它 |
直流电抗器 |
18.5kW（含）以上机型标配内置直接电抗器 |
安装方式 |
单相220V/三相380V 2.2kW（含）以下、三相220V 0.75Kw(含)以下支持导轨式和壁挂式两种方式 |
|
三相380V 4kW（含）以上、三相220V 1.5kW（含）以上支持壁挂式和法兰式安装两种方式 | ||
制动单元 |
37kW（含）以下标配内置，45-110kW选配内置 |
|
EMC滤波器 |
三相380V 4kW（含）以上、三相220V 1.5kW（含）以上内置可选C3滤波器；全系列可选配外围C2滤波器； |
|
选配滤波器：IEC61800-3 C2， IEC61800-3 C3 | ||
运行环境温度 |
-10~50℃，40℃以上降额使用 |
|
海拔高度 |
低于1000米，1000米以上降额使用，每升高100米降额1% |
|
防护等级 |
IP20 |
|
注：塑胶外壳变频器要安装在符合IP20，同时顶部符合IP3X的金属配电箱内使用 | ||
