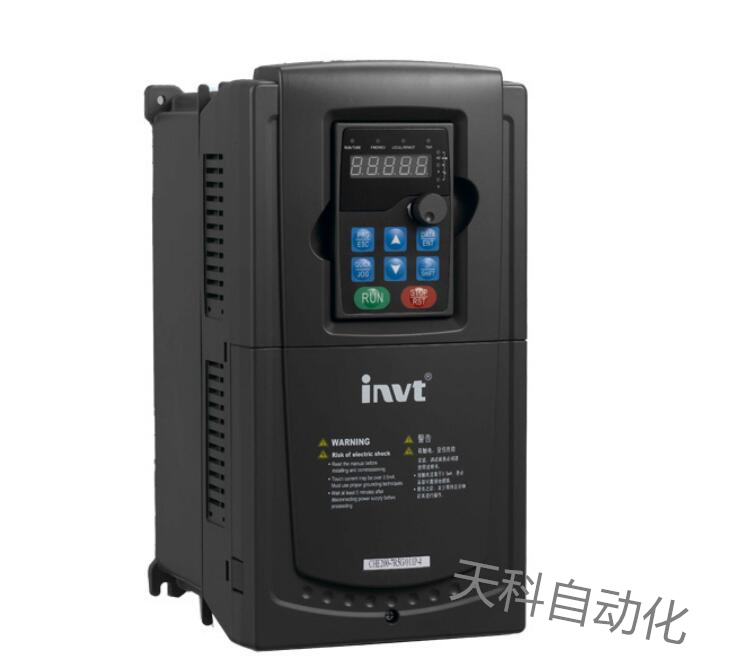

Goodrive35变频器源自新一代GD300变频器，具有高控制精度、高启动转矩、高调速比及快速响应的闭环控制性能，还具有具有主轴定位、简易伺服功能，控制精度达到1个脉冲，在部分场合可替代伺服驱动器，为客户实现成本最优化。
适用于机床、纺织机械、包装机械、造纸、张力控制等行业，以及需要高性能闭环矢量控制的其他工业应用场合。
产品特点
● 全驱全能
可驱动各类电机：高速电机和电主轴、变频电机、交流伺服电机、各种同步电机、普通异步电机；
完善的电机参数自学习功能，可进行旋转和静止的全面电机参数自学习，并有自学习保护功能：
旋转自学习：须脱开负载学习，适用控制精度要求较高的场合；
静止自学习：适用于电机无法脱开负载的场合，避免设备安装后无法旋转自学习的尴尬；
● 闭环矢量控制
更精准、更强大的电机转矩、速度、位置控制能力：
特性指标 |
Goodrive35 |
位置控制精度 |
±1脉冲 |
更高调速范围 |
闭环矢量1:1000 |
更高稳速精度 |
闭环矢量：±0.02% |
更短控制转矩响应时间 |
闭环矢量：<10ms |
更高转矩控制精度 |
闭环矢量：转矩控制精度5% |
更低启动频率/更高起动转矩 |
闭环矢量：0Hz/200% |
优良的弱磁控制能力 |
快速加减速 |
● 简易伺服控制能力
脉冲给定：任意位置定位控制、速度方向控制；
具有伺服驱动的部分特性；
● TϋV SϋD可靠质保
获得TϋV SϋD认证，拥有国内同行业更强的产品质量保证能力；
● 机床专用功能
给定方式：模拟量0~10V/0~20mA、-10V~+10V、差分脉冲方向、多段速；
主轴准停：内置7个分度和4个零位；
回零检测：***种：外接零位检测开关；第二种：编码器Z相输入；
参考点检测：可选端子功能用于检测1个位置参考点；
伺服控制：脉冲给定任意位置定位控制、速度方向控制；
速度/位置模式切换：采用专用端子控制；
编码器：支持5V及12V增量式ABZ编码器及伺服专用省线式ABZ UVW编码器；最大频率<300KHz；
定位性能： 支持Z脉冲及光电开关定位，定位准确无超调；
传动比设置：可设置主轴传动比；
● 友好的用户界面
高性能键盘；
上位机监控软件。
规格参数
功能描述 |
规格指标 |
|
输入 |
输入电压（V） |
AC 3PH 380V(-15%)~440V(+10%)额定电压：380V |
输入频率（Hz） |
50Hz/60Hz，允许范围47～63Hz |
|
输出 |
输出电压（V） |
0～输入电压 |
输出频率（Hz） |
0～400Hz |
|
技术控制性能 |
控制方式 |
空间电压矢量控制模式，无PG 矢量控制模式，有PG 矢量控 |
电机类型 |
异步电机、永磁同步电机 |
|
调速比 |
异步机1：200（SVC），同步机1：20（SVC），1:1000（VC） |
|
速度控制精度 |
±0.2%（无PG矢量控制），±0.02%（有PG矢量控制） |
|
速度波动 |
±0.3%（无PG矢量控制） |
|
转矩响应 |
<20ms（无PG矢量控制），<10ms（有PG矢量控制） |
|
转矩控制精度 |
10%（无PG矢量控制），5%（有PG矢量控制） |
|
启动转矩 |
异步电机：0.25Hz/150%（无PG矢量控制） |
|
永磁同步电机：2.5Hz/150%（无PG矢量控制） | ||
0Hz/200%（有PG矢量控制） | ||
过载能力 |
150%额定电流60s； |
|
180%额定电流10s； | ||
200%额定电流1s。 | ||
运行控制性能 |
频率设定方式 |
数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简 |
自动电压调整功能 |
当电网电压变化时，能自动保持输出电压恒定 |
|
故障保护功能 |
提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、 |
|
转速追踪再启动功能 |
实现对旋转中的电机的无冲击平滑起动 |
|
注意：4kW（含）以上具有该功能。 | ||
外围接口 |
端子模拟量输入分辩率 |
不大于20mV |
端子开关量输入分辩率 |
不大于2ms |
|
模拟输入 |
2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V |
|
模拟输出 |
2路（AO1、AO2）0~10V /0~20mA |
|
数字输入 |
8路普通输入，最大频率1kHz，内部阻抗：3.3kΩ； |
|
1路高速输入，最大频率50kHz | ||
数字输出 |
1路高速脉冲输出，最大频率50kHz； |
|
1路Y端子开路集电极输出 | ||
继电器输出 |
两路可编程继电器输出 |
|
RO1A常开，RO1B常闭，RO1C公共端 | ||
RO2A常开，RO2B常闭，RO2C公共端 | ||
触点容量：3A/AC250V& | ||
