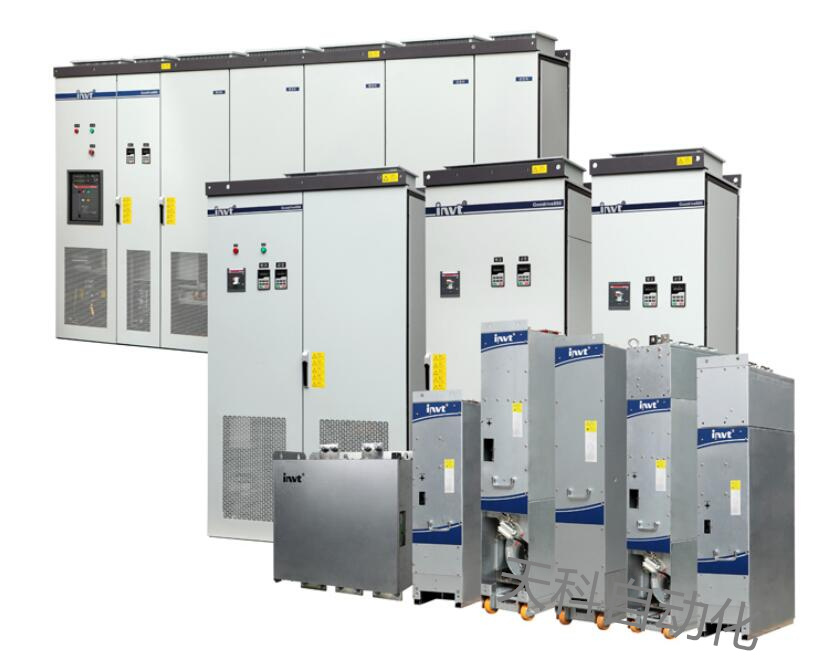

Goodrive800系列工程传动产品按照重载工况设计，面向高过载能力、高可靠性、持续作用的应用场合，如冶金、港机、起重、岸电、石油、石化、市政、化工、电力、建材、矿业、船舶、造纸、测功机、EPS等行业。
产品特点
● 模块化设计，结构紧凑而完整
模块化设计，方便成柜，易于维护，结构紧凑，节省空间；
控制单元与功率单元采用光纤通讯，电气隔离，EMC性能强，提升产品可靠性，长距离通讯，利于控制单元与主传动回路的分布式安装；
LCL PWM滤波单元，有效降低网侧谐波；
● 用户界面友好，接口丰富
友好的用户界面，方便用户测试与运行；
丰富的I/O接口，标准I/O能够满足大部分用户需求；
多种通讯方式，可与多种现场总线连接；
● 功能丰富，满足多种应用场合需求
宽范围的功率等级：380V:4KW-9.6MW,500V:4KW-9.6MW,660V:22KW-12MW；
安全功能：提供STO（安全转矩截止）、SS1（安全停车1）、SLS（安全限速）和SBC（安全抱闸）安全功能保护；
熔断保护：有效隔离故障单元避免故障扩大到整个系统；
电机温度检测：实时监控电机温度，保护电机的安全运行，同时优化电机的控制性能；
控制电源支持双回路供电：控制单元可选择外部AC 220V电源独立供电或直流母线供电；
安规及EMC：产品通过国际权威认证机构TUV SUD的CE认证测试。
规格参数
产品型号 |
Goodrive800-26系列 |
Goodrive800-11系列 |
Goodrive800-51系列 |
|
功能描述 |
规格指标 |
|||
功率输入 |
额定输入电压（V） |
AC 3PH 380V(-15%)～440V(+10%) |
380V：DC 350V～800V |
|
额定输入频率（Hz） |
50Hz/60Hz，允许范围47～63Hz |
- |
||
额定输入效率(%) |
95%以上 |
97%以上 |
98%以上 |
|
额定输入功率因数(%) |
98%以上 |
- |
- |
|
额定输入电流谐波(%) |
<5% |
- |
- |
|
功率输出 |
额定输出电压（V） |
0～1.15*输入电压 |
0～输入电压 |
0～0.7VDC |
额定输出频率（Hz） |
0～400Hz |
|||
运行控制性能 |
控制方式 |
V/F，闭环矢量，开环矢量 |
||
电机类型 |
异步电机、同步电机 |
|||
启动转矩 |
闭环矢量：0Hz/200%； |
|||
载波频率 |
1~8kHz |
|||
调速比 |
闭环矢量：1:1000；开环矢量：1:100 |
|||
速度控制精度 |
闭环矢量：±0.1%***速度；开环矢量：±0.5%***速度 |
|||
转矩控制精度 |
闭环矢量：1%；开环矢量：5% |
|||
转矩响应时间 |
闭环矢量：<0.1ms；开环矢量：<20ms |
|||
限流功能 |
最大可设至200%额定电流 |
|||
功率单元并联不均流度 |
不大于5%单元额定电流 |
- |
- |
|
系统并联不均流度 |
不大于5%系统额定电流 |
- |
- |
|
母线电压检测精度 |
过压点的±1% |
|||
输出电流检测精度 |
额定电流的±3% |
|||
端子模拟量输入分辩率 |
不大于20mV |
|||
端子开关量输入分辩率 |
不大于2ms |
|||
保护功能 |
过载保护 |
150%额定电流60s，180%额定电流10s，200%额定电流1s |
||
过压保护 |
380V：母线800V过压；500V：母线1000V过压；660V：母线1200V过压 |
|||
欠压保护 |
380V：母线350V欠压；500V：母线450V欠压；660V：母线570V欠压 |
|||
故障保护功能 |
提供30种以上故障保护 |
单元提供近20种单元故障保护 |
||
安全保护功能 |
提供STO、SS1、SSL、SBC保护功能 |
- |
- |
|
其它 |
音频噪音 |
|||
